Hi-Tech Fiberglass Base Station Antenna for Ham band

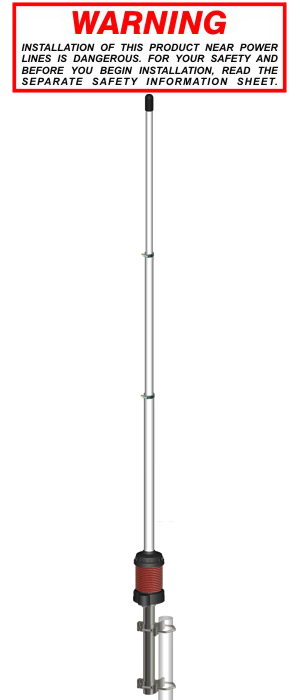

Gain-Master HW ist ein Glasfaser-Stationsantenne für 10m und 11m aus Teleskop-Fiberglas Rohren. Hergestellt mit den fortschrittlichsten Technologien und aus 40 Jahren Antennenbau erfahrung wird die Gain-Master HW vollständig in Italien mit hochwertigen Materialien hergestellt.

Die Gestaltung der Strahlungselement funktioniert wie ein zentraler feeded Dipol
so dass alle RF-Ströme auf den Leiter in Phase sind und die Masseebenen Radialen sind nicht erforderlich. Die koaxiale Spule am Ende wirkt wie eine RF-Drossel für die optimale Entkopplung vom Mast und Zuführung der Leitung.

Eigenschaften:GM-HW
  • Basisstation Antenne Omnidirectional
  • 0.5λ Mittenzuführrolle vertikale Dipol
  • Niedrige Abstrahlwinkel für hervorragende DX
  • Fiberglas 3 Abschnitt Verbundrohr
Teilnummern:

P / N 2.113.220,00 SIRIO GAIN-MASTER HW

Elektrische Daten:
  • Typ: 1 / 2λ Zentrum feeded vertikale Dipol
  • Frequenzbereich: melodisch von 27,2 bis 30 MHz
  • Gewinn: 0 dBd, 2,15 dBi
  • Bandbreite @ SWR ≤ 2: ≥ 1800 kHz @ 27,2 MHz
  • max. Leistung: 500 Watt (CW) kontinuierlich
  • Anschluss: UHF-Buchse, PTFE – Isolator & vergoldet zentralen Stift
Mechanische Daten:
  • Materialien: Peitsche aus weißem fiberlass drei Abschnitt Verbundrohr, Innenleiter aus Kupferdraht und niedrigem Verlust Koaxialkabel, Edelstahl -Hardware, AW6060 Aluminium eloxiert, UV – stabilisiert Thermoplast
  • Höhe (ca.) . : 5560 mm
  • Gewicht ( ca.): 2600 gr
  • Montagemast: Ø 35-54 mm

 Bedienungsanleitung
